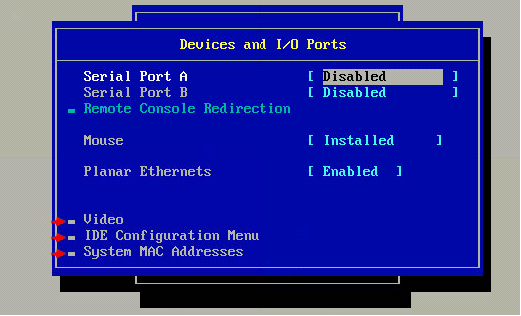

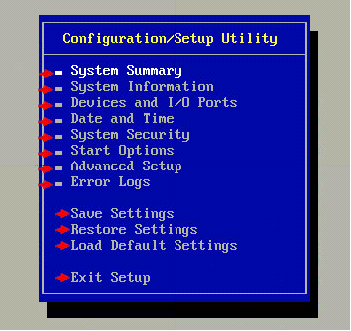

一、按照下列步骤在BIOS Configuration/Setup Utility中启用IDE RAID的功能: 1、启动刀片服务器并观察显示器屏幕; 2、当屏幕出现Press F1 for Configuration/Setup的信息时,按F1; 3、在Configuration/Setup Utility主界面中选择Devices and I/O Ports,

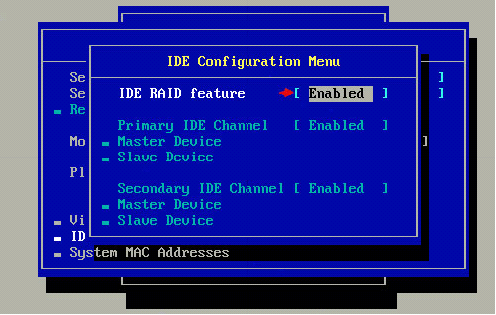

然后选择IDE Configuration,
确认IDE RAID feature的状态是ENABLE(默认状态是DISABLE)。
4、在Configuration/Setup Utility主界面中选择Save Settings,保存设置。 5、确认保存成功后,退出Configuration/Setup Utility程序,刀片服务器会在之后自动重启。

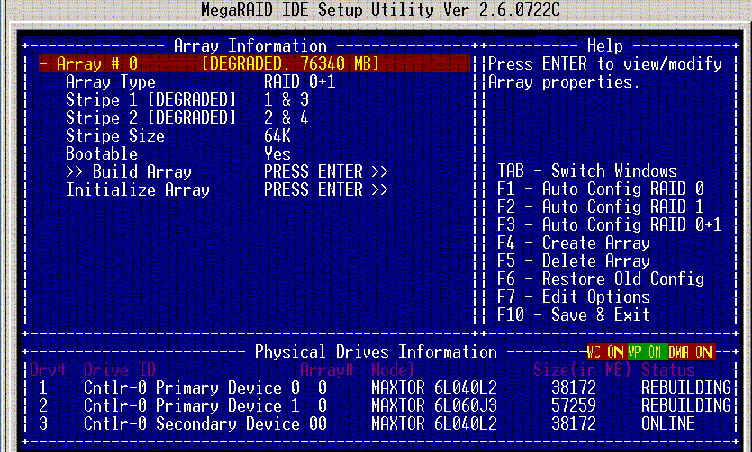

二、按照下列步骤在MegaRAID IDE Setup Utility程序中配置IDE RAID阵列: 1、启动过程中,当看到Press Ctrl+M to run MegaRAID IDE Setup Utility信息出现时,按Ctrl+M进入配置界面,如下图所示:
2、在MegaRAID IDE Setup Utility程序中,有两种方法可以配置阵列: a、按F2选择自动配置RAID1镜像,配制程序会自动将两块硬盘配置为RAID1状态; b、按F4选择手动配置阵列,将Array Type更改为Mirror; 3、选择Initialize Array,然后按回车,使用空格键选择RAID阵列中的逻辑驱动器(logical drives); 4、按F10保存变更并退出MegaRAID IDE Setup Utility程序,刀片服务器会在之后自动重启。在重启过程中,状态信息会显示出RAID阵列的状态。
三、阵列的重建: 1、启动服务器,并在看到Press Ctrl+M to run MegaRAID IDE Setup Utility信息出现时,按Ctrl+M进入配置界面; 2、按F4选择手动配置阵列; 3、将Array Type更改为Mirror; 4、将现有的硬盘和新添加的硬盘都加到这个阵列中,可以通过硬盘所连接的位置识别哪个是现有的硬盘,哪个是新添加的硬盘; 5、按回车启动rebuilding重建进程,设置程序会提示选择目标硬盘名; 6、按空格键选择新添加的硬盘作为目标硬盘,并按回车; 然后重建进程开始,如果在阵列重建过程中出现任何的错误,会谈出一个提示信息窗口,用户可以选择忽略这个错误并继续,或选择停止重建进程。 注意:如果需要使重建进程加快,可以按F7启用DMA Read/Write功能。
|
