| HighPoint公司的RocketRAID 2314是一款带有4个外置e.SATA 2.0接口的串行ATA II RAID控制卡，RocketRAID 2314可与任意品牌的 e.SATA 接口存储箱连接，高性能的 RocketRAID 2314 ，不仅适用于工商企业，也同样适用于家庭和个人使用。小型局域网络服务器，要求数据存储严格的行业，游戏玩儿家到高端的个人数据存储， RocketRAID 2314 都会是您最佳的解决方案。
PCI Express依靠它的串行数据传递系统同时双向地传递数据，产生更高的时钟速度
e.SATA 为 External SATA 的缩写，意思为外接的 SATA ，也就是将 SATA 端口由主板内引出到机箱外面来。 e.SATA 的传输速度快，可提供 3Gb/s 的数据传输速度；并且依然保持方便的热插拔功能，用户是不需要关机便能随时接上或移除 SATA 外接设备，十分方便。
RocketRAID 2314 支持 4 通道 e.SATA 接口，同时完整包装中提供相应的数据线，可以直接与 e.SATA 设备互联，例如单盘位 e.SATA 盒，双盘位以及四盘位 e.SATA 盘箱,也可与华北工控所生产的 DS 500（五盘位摸组箱）配合使用。
RocketRAID 2314支持RAID 0, 1, 5, 10, 和 JBOD 模式，且支持所有主流的操作系统，Windows、Linux和FreeBSD及苹果操作系统。

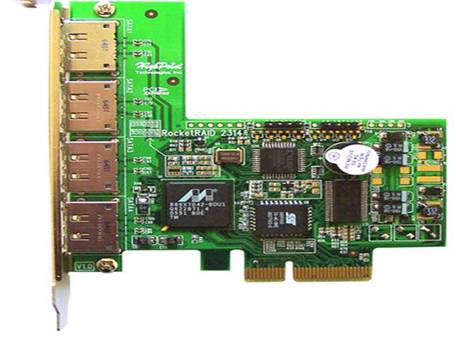

产品外观:
产品特性:
Ÿ 4通道PCI-Express的串行ATA II主机适配卡
Ÿ 向上兼容PCI-Express 8x,16x
Ÿ 支持4块SATA/SATAII硬盘
Ÿ 每个SATAII通道可达到300MB/s的速度
Ÿ 支持64位LBA高达2TB分区
Ÿ 支持本地命令队列(NCQ)
Ÿ 支持在线容量扩展(OCE)
Ÿ 支持在线RAID级别转换(ORLM)
Ÿ 支持RAID 0,1,5,10和JBOD
Ÿ 支持使用RocketRAID 1640适配卡创建的RAID阵列
Ÿ 支持交错硬盘启动
Ÿ 支持S.M.A.R.T.功能,监控硬盘状态提高可靠性
Ÿ SAF-TE硬盘盒管理
Ÿ 支持热插拨和热交换
Ÿ 支持蜂鸣器报警
Ÿ 支持LED-硬盘活动和硬盘失败状态
Ÿ 后台初始化实现快速RAID5配置
Ÿ 支持BIOS启动(INT13)
Ÿ RAID管理的命令队列界面(CLI)
Ÿ 基于图形用户界面的RAID管理软件(RAID管理控制台)
Ÿ 基于网络的RAID管理软件
Ÿ 自动重建RAID功能
Ÿ 支持电子邮件通告的SMTP协议
Ÿ 支持的操作系统:Windows/Win x64, Linux, FreeBSD
产品规格:
|
RocketRAID 2314 产品规格 |
|
PCI接口类型 |
PCI-e x4 ，兼容 x8 和 x16 |
|
支持的通道数 |
4 个 |
|
支持的硬盘个数 |
支持 4 个 SATA 2.0/SATA 1.0 硬盘 |
|
支持的硬盘模式 |
支持 eSATA 外接设备互连 |
|
支持RAID级别 |
支持 RAID 0, 1, 5, 10, 和 JBOD 模式 |
|
支持操作系统 |
支持 Windows (XP, 2000, Server 2003, x64 Edition 和 Vista),
Linux, FreeBSD 和 Mac OS X 等操作系统 |
|
RAID管理软件 |
BIOS |
|
Web based RAID |
|
其它功能 |
支持 RoHS |
|
支持在线扩容和在线 RAID 迁移功能 |
|
传输速度比 USB 或 Firewire 快 6 倍 |
|
可以对坏道扇区修复和映射 |
产品性能：
测试环境: CPU：Intel XEON 3.0GHz
主板：SuperMicro X7DAE
内存：SAMSUNG 1G*4
硬盘：Seagate 7200.10 500G*10
操作系统：Windows 2003+SP1(En)
PM设备：连接了2根PM线,每根PM线可扩展5块硬盘
测试工具: Iometer-2004.07.30.win32.i386
测试板卡版本: HighPoint RocketRAID 231x v2.0
板卡驱动版本: HighPoint RocketRAID 231x v2.0
测试结果:
鉴于数据图表过于庞大，以下在IOmeter测试结果中，只体现RR2314 10块硬盘的RAID0和RAID5的各项评测性能。

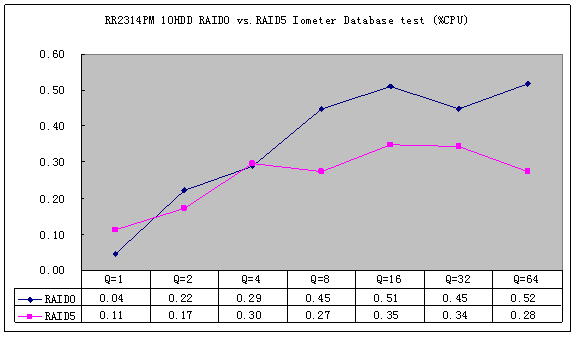

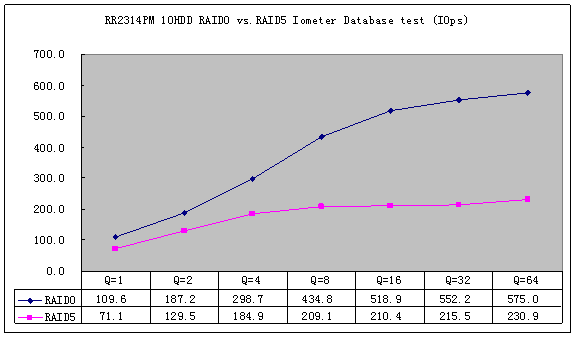

Database（数据库）

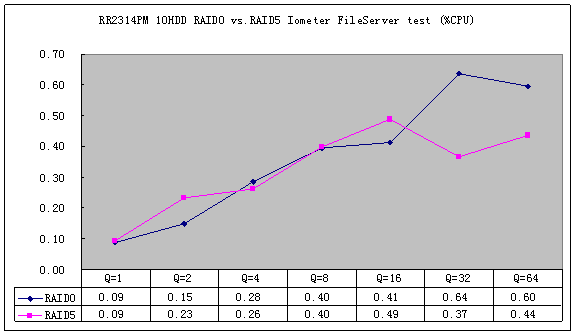

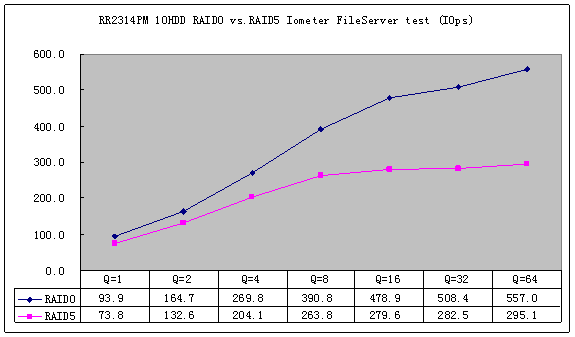

FileServer（文件服务器）

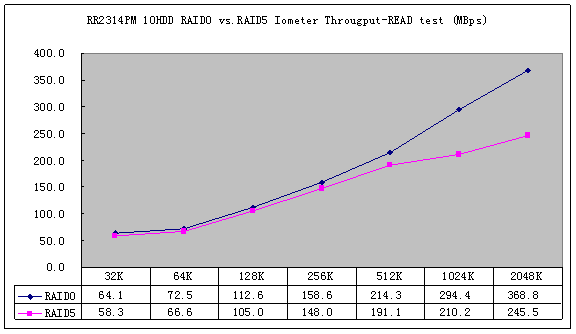

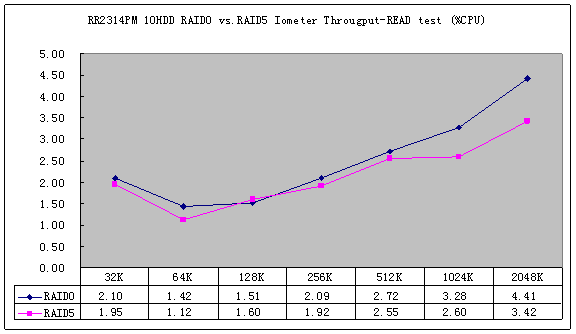

Througput（数据吞吐量）

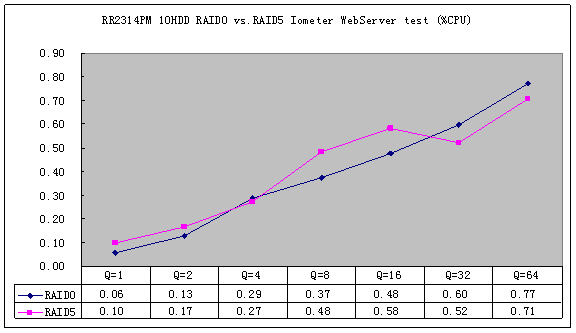

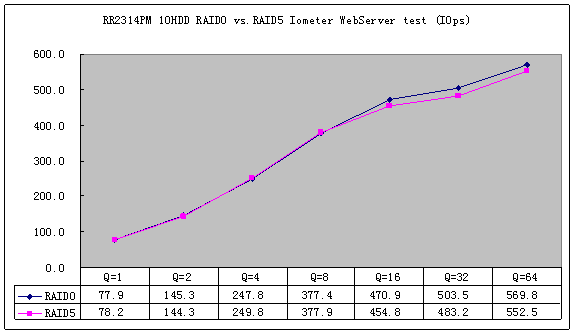

WebServer（网站服务器）

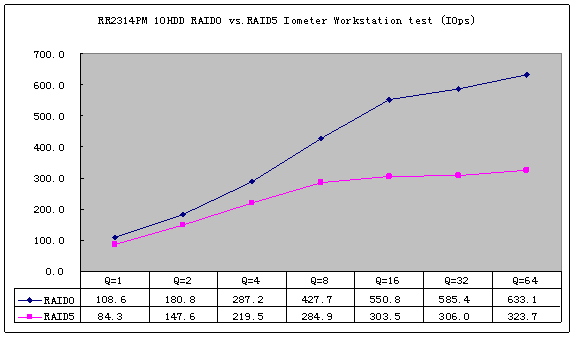

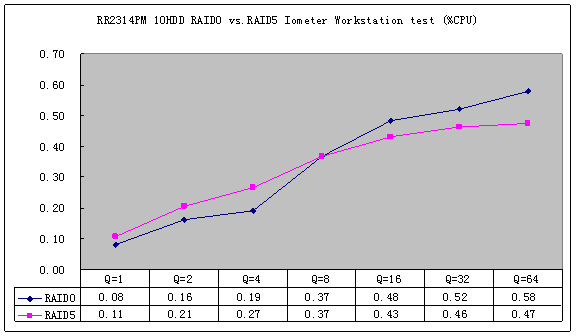

Workstation（工作站）

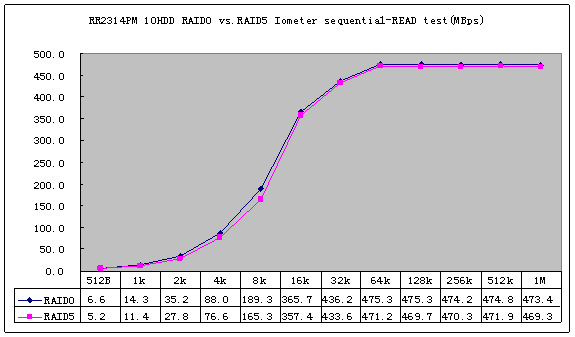

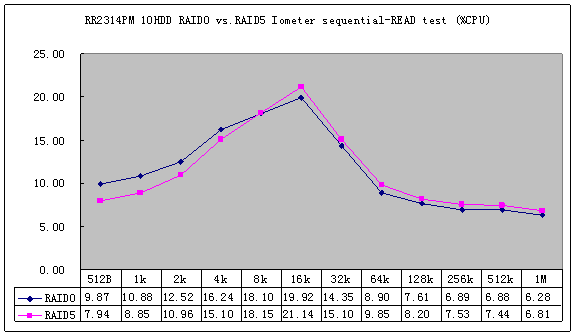

Sequencetial-reads（持续的读）

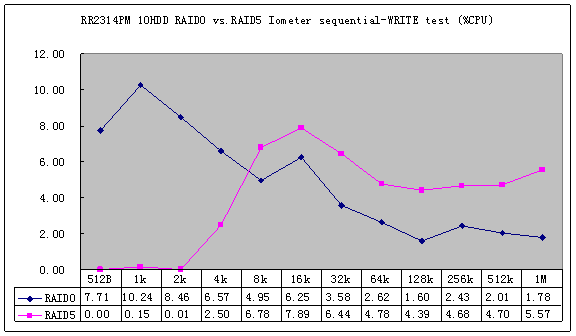

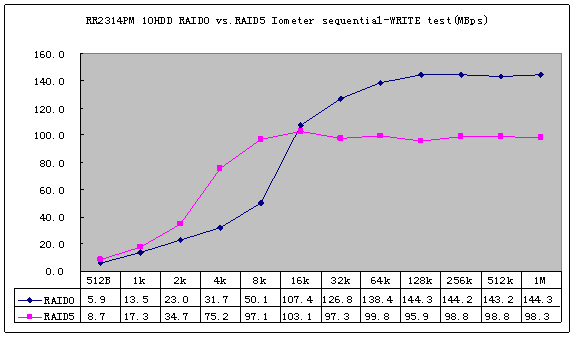

Sequencetial-writes（持续的写）
总结:
以本次评测为参考，Highpoint RR2314阵列卡的性能表现卓越，RAID0的连续读写速率达到了474MB/s、144MB/s左右，RAID5也达到了读取471MB/s、写入99MB/s左右，这样的速度也不是极限，这也只是单盘达到7200转、60MB/s的RAID性能，如果使用性价比更高的硬盘，如单盘1万转、80MB/s的硬盘做RAID，那么这传传输度仍会大幅度提高；在同类产品中属于如此优越的性能可说是屈指可数了。
通过IOmeter模仿工作站、文件服务器、Web服务器等各类服务器模式下作业所生成的基准测试项目显示，各项性能均表明Highpoint RR2314性能卓越，它有非常好的存储扩展性，一共有4个e.SATA外接设备通道,每个通道接一个PM设备,可以扩展连接5块硬盘,那么一共就可以连接20块硬盘。RAID的冗余支持也是优秀的，可以供选择的RAID级别有RAID0、RAID1、RAID10、RAID5还有JBOD。 |
