| HighPoint技术有限公司成功设计出外部四通道PCI-Express SATA二代RAID控制卡RocketRAID 2314。它的外部的四个接口支持四块SATA硬盘或者通过Port Multiplier (PM) 接口来连接 PM外围设备，支持最多20块硬盘。苹果Mac Pro用户可以使用BIOS来创建RAID模式或使用HighPoint 公司RocketRAID 2314的Web GUI RAID管理软件来创建RAID 0，1，5，10和JBOD。
系统需求：
需要一个空闲的PCI-Express插槽。
支持Mac OS X 10.4.8 或者更高级别的操作系统， Windows， Linux 和 FreeBSD操作系统。
支持20块外部SATA硬盘。
PCI-Express x4，兼容x8和x16。
支持RAID 0，1，5，10和JBOD。
支持 SMTP 协议，可通过 email 通知。
外部四通道PCI-Express SATA二代RAID控制卡RocketRAID 2314
附件：
HighPoint 公司的RocketRAID 2314(PCI-Express x4)4个外置 eSATA 接口RAID控制卡包括一个控制卡、4根2米长的eSATA数据线、RocketRAID 231x 用户手册一本和CD光盘一张(驱动， BIOS 和GUI)。
安装：
PCI Express也可以写做PCI-e。数据传输速度达到250MB/秒。PCI Express带宽速度由支持的数据通道数量而决定。PCI-e典型的几种速度是x1，x4、x8或者x16。
RocketRAID 2314是PCI-e x4，同时兼容x8和x16的SATA主机适配卡。这篇报道所报道的HighPoint RocketRAID 2314与主频为2.66 GHz的苹果机Mac Pro系统连接。
苹果Mac Pro系统的扩展插槽管理软件将会自动检测到安装在PCI-e插槽中的新硬件并且自动进行安装。

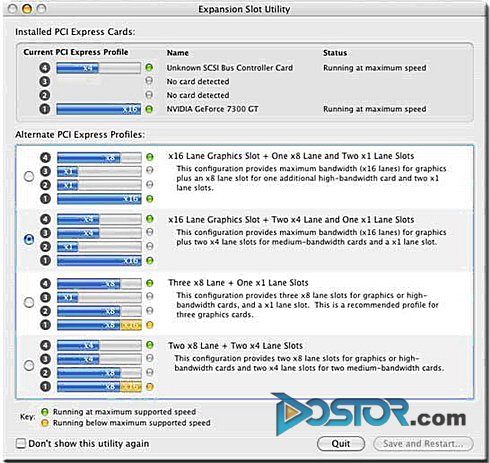

这篇评测文章所报道的苹果Mac Pro电脑使用了4个PCI-e插槽中的2个插槽，速度分别是x4和x16。下面的图像显示了苹果机的扩展插槽管理软件的界面。RocketRAID 2314被识别为不知道的SCSI 总线控制卡，速度为 x4。

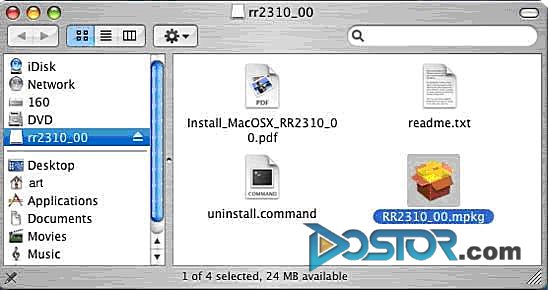

在安装好RocketRAID2314后，苹果用户需要到HighPoint网站下载最新版本的驱动程序。HighPoint CD中没有支持Mac OS X操作系统的驱动。RocketRAID2314与苹果Mac OS X操作系统兼容的驱动器可以用名为RR2310_00.mpkg的文件进行安装。

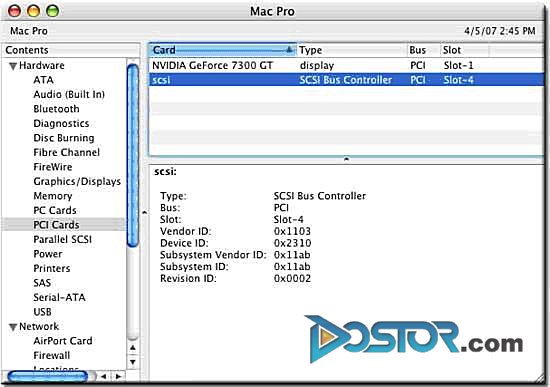

一旦RocketRAID 2314驱动安装好，计算机会自动重启。苹果用户可以看到自动检测到的PCI-e插槽的系统文件。正如下面的图片所表示的，RocketRAID 2314被识别为SCSI总线控制卡。
特点：

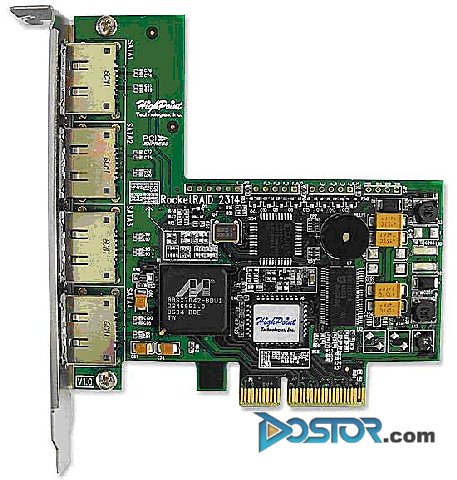

HighPoint RocketRAID 2314使用Marvell 88SX7042 PCI-e 到SATA控制器芯片。它有可以兼容SATA1.0和2.0硬盘的SATA通道。它支持原生态命令排序（NCQ）功能。Marvell 88SX7042芯片可以支持直接连接SATA设备，也支持Port Multiplier (PM)接口，兼容eSATA外接设备互连。当RocketRAID 2314与五盘位eSATA外围设备箱连接起来可以支持16块硬盘。HighPoint公司表示他们会继续更新驱动，从而达到允许RocketRAID 2314支持20块硬盘。如果每个通道连接一块SATA硬盘，RocketRAID 2314可以连接4块外接SATA硬盘。
HighPoint 公司的RocketRAID 2314是AMUG网站报道的第一块支持苹果操作系统的RAID 5 SATA PM 主机适配卡。它支持对坏道扇区的修复、可自动进行 RAID信息重建、支持交错硬盘启动、支持S.M.A.R.T 技术，可以监控阵列等。通过HighPoint公司的web GUI管理软件可以支持 SMTP 协议，通过 email 通知阵列的错误和失败。然而当它用在苹果Mac OS X操作系统中，不能支持S.M.A.R.T 技术。这样的话用户将不能够通过管理软件或者硬盘监视器看到连接在RocketRAID 2314上的硬盘的状态。如果你想了解更多的关于HighPoint 的管理软件如何与苹果操作系统一起工作的细节，你可以看在线的PDF格式的用户向导。RocketRAID 2314 PCI Express的总线接口可以支持苹果Mac Pro系统。可以使用HighPoint 的RAID 管理工具来创建RAID 0，1，5，1/0和JBOD。
额外的RAID种类：
HighPoint的RAID管理软件提供苹果系统用户不熟悉的扩展RAID功能。这些RAID种类包括：
RAID 5-如果一块硬盘中的数据丢失了，在RAID 5模式下，利用事先设置好的备份磁盘，RocketRAID 2314可以自动恢复丢失的数据。如果大于一块硬盘出现了错误，RAID中的数据将会丢失。RAID5模式以最少数量的硬盘提供数据冗余和数据备份功能。
RAID 1/0 ?C 使用一半数目的硬盘创建RAID 0，再使用剩下的一半数目的硬盘来为每一块做RAID 0的硬盘做数据备份。当其中的一块硬盘发生故障了，可以自动进行数据恢复。卸下发生故障的硬盘，插入另外一块同等容量大小的硬盘就可重建RAID 1/0 磁盘阵列。只要保证做备份的那块硬盘没有出现问题，其他的任何的硬盘都允许出错，而且保证数据不会丢失。
SATA性能-RAID 0：
RocketRAID 2314是在主频为2.66GHz、操作系统为Mac OS X 10.4.9的苹果机Mac Pro平台上进行测试的，为了创建不同的RAID模式，安装了12块320GB的希捷硬盘。DiskTester 2.0 运行区域测试来测试读写性能，这样的话这篇文章就可以演示RocketRAID 2314主机适配卡的RAID的性能。DiskTester是一个最终的应用程序用来测试Mac OS X操作系统和硬盘组合起来的性能。使用/disktester run-area-test --chunk-size 128M --test-size 10G --delta-percent 10 DriveName命令，可以用DiskTester来测试RAID性能在硬盘容量为空、10%的硬盘容量、20%的硬盘容量、等等状态下的硬盘的读写性能。下面的表格表明了3种不同的方法下的性能数据，并且提供了Sonnet Tempo E4P主机适配卡在相同RAID 下的性能作为比较。
RocketRAID 2314 连接12块硬盘配置RAID 0 测试比较
|
Mac Pro 2.66
Four SATA PM Enclosures |
RR 2314
Legacy/Disk Utility
320GB 7200.10
|
RR 2314
Web Manager
320GB 7200.10
|
RR 2314
JBOD/Disk Utility
320GB 7200.10
|
Sonnet E4P
Disk Utility
320GB 7200.10
|
|
Area Full |
12 Hard Drives |
12 Hard Drives |
12 Hard Drives |
12 Hard Drives |
|
|
Write - Read |
Write - Read |
Write - Read |
Write - Read |
|
empty |
560 - 563 |
600 - 512 |
554 - 558 |
573 - 586 |
|
10% |
561 - 553 |
606 - 511 |
549 - 566 |
592 - 586 |
|
20% |
557 - 569 |
602 - 507 |
554 - 551 |
593 - 588 |
|
30% |
562 - 574 |
609 - 510 |
555 - 562 |
590 - 587 |
|
40% |
562 - 574 |
608 - 511 |
557 - 562 |
590 - 595 |
|
50% |
563 - 579 |
612 - 518 |
556 - 567 |
590 - 598 |
|
60% |
563 - 579 |
598 - 519 |
554 - 572 |
589 - 604 |
|
70% |
567 - 578 |
609 - 527 |
557 - 571 |
591 - 605 |
|
80% |
561 - 564 |
592 - 533 |
561 - 569 |
593 - 597 |
|
90% |
532 - 538 |
525 - 530 |
533 - 530 |
531 - 530 |
|
100% |
436 - 435 |
434 - 426 |
430 - 434 |
436 - 436 |
|
Average |
548 - 552 |
581 - 509 |
542 - 549 |
570 - 574 |
|
MSRP |
$200 |
$200 |
$200 |
$299.95 |
|
Size |
3.49TB |
3.49TB |
3.49TB |
3.49TB |
结果是以兆/秒显示的。Rocket RAID 2314和Sonnet Tempo E4P主机适配卡的4个SATA PM接口同样接在主频为2.66GHz的苹果Mac Pro系统中。安装了12块希捷硬盘用来创建RAID。
当将12块320GB希捷硬盘安装在SATA PM外围设备箱中时，使用HighPoint 公司的web GUI 管理软件来创建RAID，可以提供最快的写入数据性能，最慢的读取数据性能。Sonnet Tempo E4P的平均性能相对来说较快些，但是它的市场价格要贵出近50%多。
RocketRAID 2314 连接12块硬盘配置RAID 0 测试比较
|
Mac Pro 2.66
Three SATA PM Enclosures |
RR 2314
Legacy/Disk Utility
320GB 7200.10
|
RR 2314
Web Manager
320GB 7200.10
|
RR 2314
JBOD/Disk Utility
320GB 7200.10
|
Sonnet E4P
Disk Utility
320GB 7200.10
|
|
Area Full |
12 Hard Drives |
12 Hard Drives |
12 Hard Drives |
12 Hard Drives |
|
|
Write - Read |
Write - Read |
Write - Read |
Write - Read |
|
empty |
512 - 521 |
561 - 566 |
500 - 521 |
534 - 592 |
|
10% |
519 - 524 |
559 - 568 |
504 - 521 |
549 - 592 |
|
20% |
516 - 512 |
567 - 565 |
502 - 523 |
548 - 594 |
|
30% |
521 - 520 |
570 - 580 |
503 - 522 |
546 - 596 |
|
40% |
513 - 530 |
567 - 580 |
504 - 520 |
547 - 601 |
|
50% |
520 - 529 |
570 - 585 |
508 - 523 |
549 - 609 |
|
60% |
518 - 531 |
569 - 573 |
504 - 525 |
551 - 605 |
|
70% |
522 - 537 |
571 - 586 |
505 - 529 |
552 - 595 |
|
80% |
521 - 534 |
569 - 572 |
505 - 527 |
553 - 574 |
|
90% |
515 - 533 |
533 - 529 |
499 - 527 |
532 - 528 |
|
100% |
437 - 433 |
434 - 433 |
431 - 434 |
437 - 434 |
|
Average |
510 - 519 |
552 - 558 |
497 - 516 |
536 - 574 |
|
MSRP |
$200 |
$200 |
$200 |
$299.95 |
|
Size |
3.49TB |
3.49TB |
3.49TB |
3.49TB |
结果是以兆/秒显示的。RocketRAID 2314和E4P SATA 主机适配卡是以3个SATA PM 外围设备和一个主频为2.66GHz的苹果机Mac Pro系统连接在一起的。为了创建RAID，安装了12块希捷硬盘。
当用12块320GB希捷硬盘安装在3个SATA PM 外围设备箱里时，HighPoint的web GUI管理软件能够提供很平稳的读写性能。Sonnet Tempo E4P连接较少的SATA PM 外围设备时写入数据的性能会稍微有些滑落，然而HighPoint的 web GUI管理软件的读取数据的性能提高了。从这些测试中可以看出，当RocketRAID 2314支持PM的外围设备连接上4块SATA硬盘可以提供很稳定的读写数据的性能。
RocketRAID 2314 连接10块硬盘配置RAID 0 测试比较
|
Mac Pro 2.66
Two SATA PM Enclosures |
RR 2314
Legacy/Disk Utility
320GB 7200.10
|
RR 2314
Web Manager
320GB 7200.10
|
RR 2314
JBOD/Disk Utility
320GB 7200.10
|
Sonnet E4P
Disk Utility
320GB 7200.10
|
|
Area Full |
10 Hard Drives |
10 Hard Drives |
10 Hard Drives |
10 Hard Drives |
|
|
Write - Read |
Write - Read |
Write - Read |
Write - Read |
|
empty |
432 - 462 |
413 - 380 |
414 - 447 |
403 - 450 |
|
10% |
430 - 460 |
417 - 379 |
425 - 455 |
408 - 450 |
|
20% |
431 - 465 |
417 - 382 |
429 - 449 |
408 - 452 |
|
30% |
427 - 466 |
417 - 384 |
432 - 456 |
408 - 452 |
|
40% |
430 - 466 |
413 - 387 |
429 - 456 |
409 - 453 |
|
50% |
431 - 464 |
416 - 389 |
430 - 457 |
409 - 448 |
|
60% |
430 - 467 |
416 - 387 |
429 - 458 |
411 - 452 |
|
70% |
430 - 467 |
417 - 392 |
429 - 459 |
413 - 444 |
|
80% |
429 - 465 |
416 - 389 |
430 - 461 |
413 - 442 |
|
90% |
432 - 450 |
414 - 396 |
431 - 450 |
413 - 415 |
|
100% |
367 - 369 |
371 - 369 |
363 - 369 |
368 - 349 |
|
Average |
424 - 455 |
411 - 385 |
422 - 447 |
406 - 437 |
|
MSRP |
$200 |
$200 |
$200 |
$299.95 |
|
Size |
2.91TB |
2.91TB |
2.91TB |
2.91TB |
结果是以兆/秒显示的。RocketRAID 2314和E4P SATA 主机适配卡是以2个SATA PM 外围设备和一个主频为2.66GHz的苹果机Mac Pro系统连接在一起的。为了创建RAID，安装了10块希捷硬盘。
正如你在上面的性能表格中可以看到的，HighPoint公司的多端口RAID卡RocketRAID 2314有很多种管理RAID的方法。
SATA性能-RAID 5：
HighPoint RocketRAID 2314的 HPT601芯片可实现硬件XOR运算，为RAID5奇偶校验提供最优化的XOR设计。用户需要试用HighPoint公司的web GUI 管理软件来初始化硬盘和管理RAID。想要知道HighPoint公司的web GUI软件是如何使用并且配置RAID5的。可以看看关于AMUG网站的关于RocketRAID 2322的评论。RocketRAID 2314配置RAID 5的方法和RocketRAID 2322是一样的。
The HighPoint RocketRAID 2314安装在主频为2.66GHz x4的苹果电脑Mac Pro中，使用版本为Mac OS X 10.4.9.的操作系统中。
RocketRAID 2314 与RocketRAID 2322 RAID 1/0测试比较
|
Mac Pro 2.66
RAID 1/0 Setup |
RR 2314
Web Manager
320GB 7200.10
|
RR 2314
Web Manager
320GB 7200.10
|
RR 2314
Web Manager
320GB 7200.10
|
RR2322
Web Manager
320GB 7200.10
|
|
Enclosure Type |
4 SATA PM |
3 SATA PM |
2 SATA PM |
EnhanceBox E8 |
|
# of Drives |
12 Hard Drives |
12 Hard Drives |
10 Hard Drives |
8 Hard Drives |
|
Area Full |
Write - Read |
Write - Read |
Write - Read |
Write - Read |
|
empty |
296 - 423 |
274 - 331 |
206 - 355 |
288 - 296 |
|
10% |
303 - 416 |
276 - 330 |
206 - 356 |
293 - 296 |
|
20% |
303 - 409 |
273 - 335 |
205 - 352 |
285 - 290 |
|
30% |
304 - 399 |
274 - 333 |
207 - 340 |
276 - 279 |
|
40% |
305 - 386 |
277 - 333 |
207 - 329 |
266 - 267 |
|
50% |
304 - 369 |
274 - 332 |
208 - 312 |
253 - 256 |
|
60% |
305 - 350 |
275 - 339 |
209 - 284 |
239 - 242 |
|
70% |
304 - 328 |
277 - 327 |
210 - 267 |
222 - 225 |
|
80% |
298 - 307 |
274 - 304 |
210 - 253 |
206 - 207 |
|
90% |
264 - 274 |
258 - 271 |
208 - 228 |
181 - 183 |
|
100% |
215 - 226 |
215 - 225 |
182 - 189 |
147 - 149 |
|
Average |
291 - 353 |
268 - 314 |
205 - 297 |
241 - 244 |
|
MSRP |
$200 |
$200 |
$200 |
$299 |
|
Size |
1.75TB |
1.75TB |
1.45TB |
1.16TB |
结果是以兆/秒显示的。RocketRAID 2314和2322 SATA 主机适配卡和一个主频为2.66GHz的苹果机Mac Pro系统连接在一起的。为了创建RAID1/0，安装了希捷硬盘。
RAID 1/0测试比较表格表明当使用8块或者更少的希捷硬盘，Rocket RAID 2322可以提供较优的RAID 1/0性能。但是Rocket RAID 2322只局限于安装8块硬盘。而Rocket RAID 2314可以安装多达20块硬盘。当往RocketRAID 2314的3个或者更多的SATA PM外围设备箱中安装12块或者更多的硬盘能够提供很稳定的RAID 1/0性能。前提是所有的硬盘必须是同一型号的。

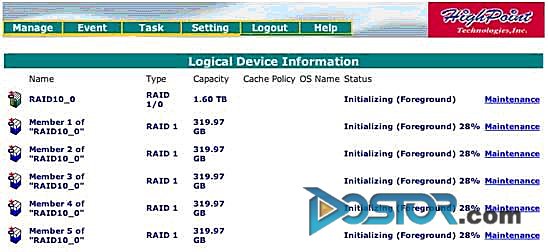

在苹果操作系统中配置RAID1/0， HighPoint 的web GUI管理软件是最简单的方法。
RAID1/0提供很安全的数据冗余功能。苹果机上创建RAID 1/0对于HighPoint 的RAID管理软件是一个很简单的事情。既想要拥有高性能、又想要拥有安全的磁盘保护功能的用户来说，RocketRAID 2314无疑是一个最完美的解决方案。
|
